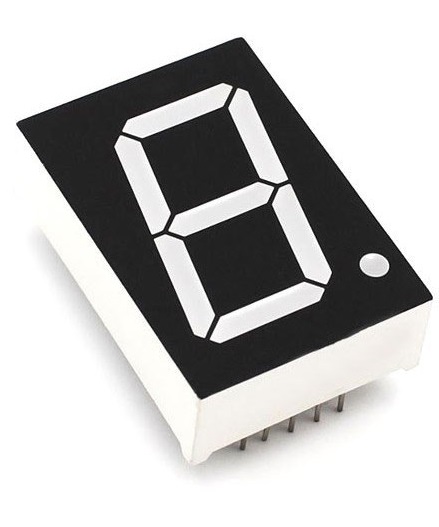

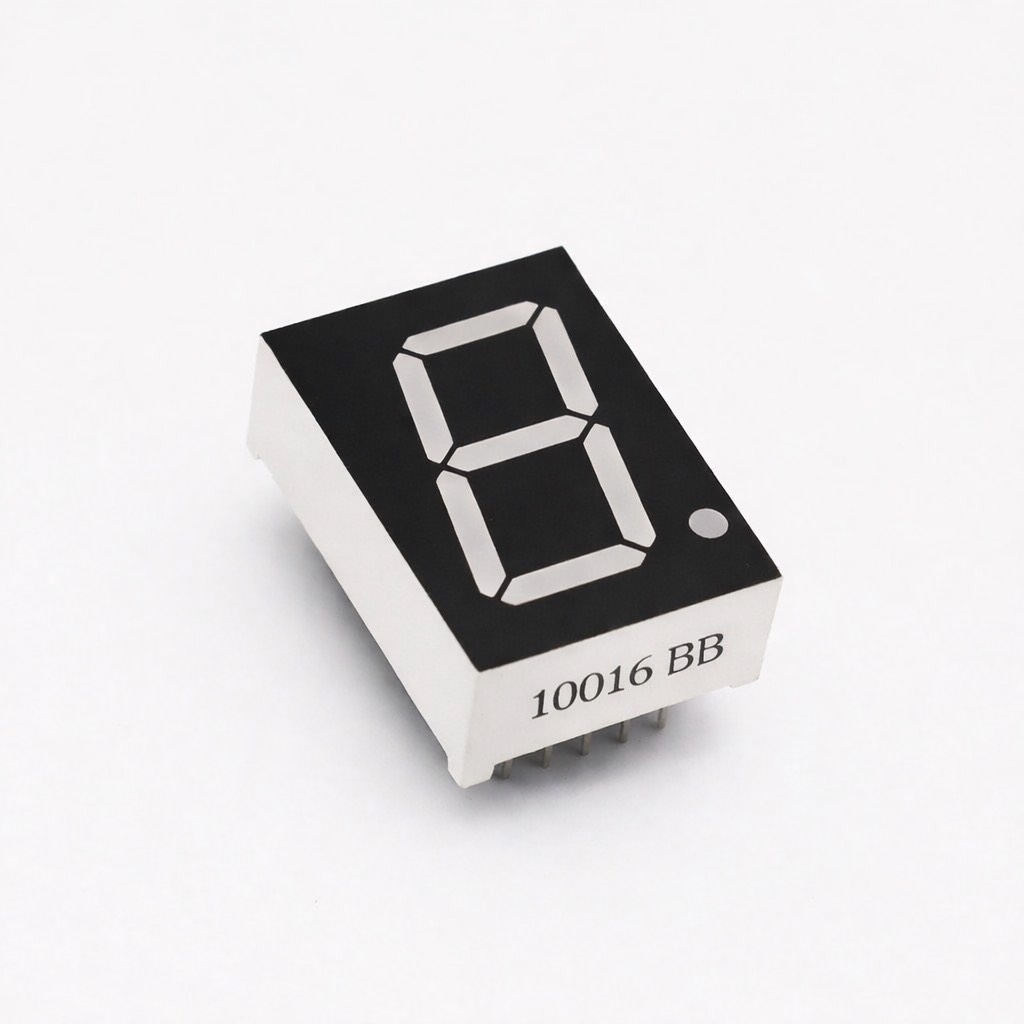

سون سگمنت آبی آند مشترک 34×24
52,000 تومان
نوع نمایشگر: سون سگمنت تک رقمی
نوع پایه: آند مشترک
رنگ نمایش: آبی

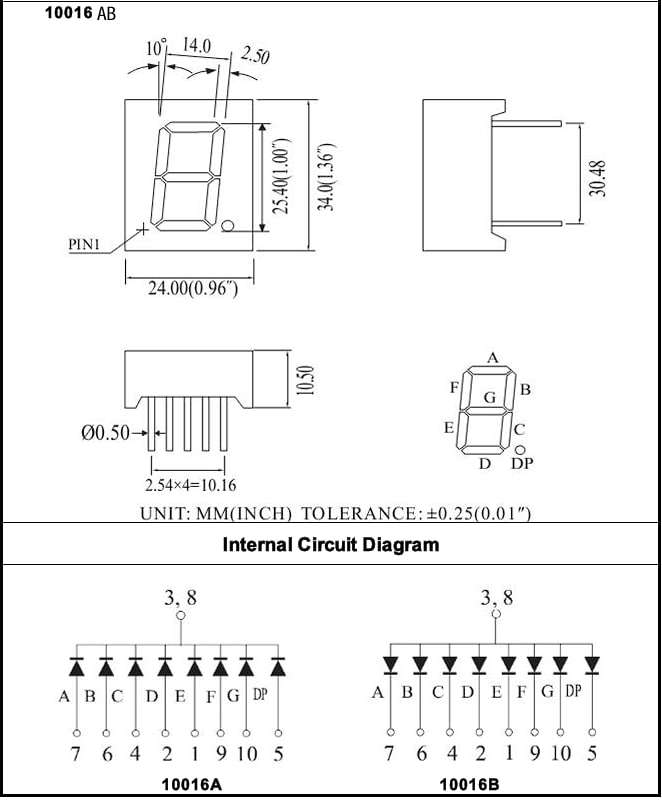

ابعاد: 24×34 میلیمتر
ولتاژ کاری سگمنت: 2.8 تا 3.4 ولت
ولتاژ نقطه (DP): 2.8 تا 3.4 ولت
جریان کاری: 20 میلیآمپر
تعداد پایه: 10 پایه
سون سگمنت آبی آند مشترک 34×24
سون سگمنت آبی آند مشترک 34×24 یک نمایشگر عددی تکرقمی با ابعاد بزرگ است که برای نمایش اعداد در مدارهای الکترونیکی، آموزشی و نیمهصنعتی مورد استفاده قرار میگیرد. این نمایشگر به دلیل اندازه 24 در 34 میلیمتر، خوانایی بالایی دارد و برای پروژههایی که وضوح نمایش اهمیت دارد، گزینهای مناسب محسوب میشود.
این مدل از نوع آند مشترک بوده و تمامی آندهای LED داخلی آن به یک پایه مشترک متصل هستند. در این ساختار، برای روشن شدن هر سگمنت، پایه مربوطه باید به سطح منطقی منفی یا زمین متصل شود. این نوع طراحی باعث میشود استفاده از نمایشگر در کنار میکروکنترلرها، بردهای توسعه و مدارهای دیجیتال رایج بسیار ساده و متداول باشد.
رنگ آبی این سونسگمنت از نوع LED آبی بوده که ذاتاً نسبت به LEDهای قرمز و سبز، ولتاژ کاری بالاتری دارد. ولتاژ کاری هر سگمنت و همچنین نقطه دسیمال (DP) در این نمایشگر در بازه 2.8 تا 3.4 ولت قرار دارد. این مقدار کاملاً با مشخصات فیزیکی LEDهای آبی سازگار بوده و استفاده از مقاومت محدودکننده جریان برای جلوگیری از آسیب به سگمنتها الزامی است.
جریان کاری پیشنهادی برای هر سگمنت حدود 20 میلیآمپر است که باعث نوردهی مناسب و در عین حال افزایش طول عمر نمایشگر میشود. رعایت جریان مجاز در طراحی مدار، نقش مهمی در پایداری عملکرد و جلوگیری از داغشدن یا کاهش عمر LEDها دارد.
سون سگمنت 24×34 آند مشترک آبی دارای 10 پایه و از نوع نصب DIP است که امکان قرارگیری آسان روی بردبورد یا برد مدار چاپی را فراهم میکند. این ویژگی باعث میشود این نمایشگر برای تست سریع، آموزش الکترونیک، ساخت شمارندهها، تایمرها، ولتمترها و نمایش وضعیت سیستمها بسیار کاربردی باشد.
در مجموع، این نمایشگر با نوردهی یکنواخت، مصرف جریان کنترلشده، ابعاد بزرگ و رنگ آبی جذاب، انتخابی مناسب برای پروژههایی است که نیاز به نمایش عددی واضح و قابلاعتماد دارند و میتواند در طیف وسیعی از کاربردهای الکترونیکی مورد استفاده قرار گیرد.
